Армирование фундамента своими руками
Армирование фундамента является одним из ключевых этапов строительства любого дома или сооружения. От качества выполнения этой работы зависят долговечность, прочность и устойчивость всей конструкции. Многие считают, что армирование - сложный процесс, который под силу только профессионалам. На самом деле при правильном подходе, наличии базовых знаний и соблюдении технологии эту работу можно выполнить своими руками. В этой статье мы подробно разберем все этапы армирования фундамента, начиная с выбора материалов и заканчивая практическими советами по монтажу.
Фундамент постоянно подвергается воздействию различных нагрузок: веса здания, давления грунта, сезонных изменений температуры, влажности и возможных подвижек грунта. Без качественного армирования бетонная конструкция может растрескиваться, деформироваться или даже разрушаться. Арматурный каркас принимает на себя растягивающие нагрузки, тогда как бетон хорошо работает на сжатие. Именно их совместная работа обеспечивает надежность фундамента на десятилетия.
Зачем нужно армирование фундамента
Бетон сам по себе обладает высокой прочностью на сжатие, но слабо сопротивляется растяжению и изгибу. Именно поэтому в местах, где возникают такие нагрузки, необходимо устанавливать арматуру. Армирование позволяет:
- Повысить прочность фундамента на растяжение и изгиб
- Снизить риск образования трещин при усадке бетона
- Равномерно распределить нагрузку от здания на основание
- Увеличить срок службы конструкции
- Повысить устойчивость к температурным деформациям и подвижкам грунта
Особенно важно армирование для ленточных и плитных фундаментов, которые чаще всего используются в частном строительстве. Без правильного армирования даже качественный бетон не сможет обеспечить необходимую надежность.
Виды фундаментов и особенности их армирования
Ленточный фундамент
Ленточный фундамент - самый распространенный тип в частном строительстве. Он представляет собой замкнутую бетонную ленту, проходящую под всеми несущими стенами. Армирование ленточного фундамента выполняется в виде пространственного каркаса из продольных и поперечных стержней. Продольная арматура воспринимает основные нагрузки, а поперечная и вертикальная обеспечивают жесткость каркаса и правильное положение стержней.
Для ленточного фундамента обычно используют два пояса армирования - нижний и верхний. Нижний пояс работает на растяжение под воздействием давления грунта и веса здания, верхний - на растяжение от обратных усилий и возможных деформаций. Расстояние между поясами зависит от высоты фундамента, но обычно составляет не менее 30-40 см.
Плитный фундамент
Плитный фундамент - это сплошная бетонная плита под всей площадью дома. Такой тип фундамента часто применяют на слабых или пучинистых грунтах. Армирование плиты выполняется в виде сетки из арматуры в один или два слоя. Для небольших домов достаточно одного слоя, для тяжелых конструкций или сложных грунтов - двух.
При армировании плиты важно обеспечить защитный слой бетона со всех сторон. Арматура не должна касаться грунта или опалубки. Для этого используют специальные пластиковые или бетонные фиксаторы.
Столбчатый и свайный фундамент
Столбчатый фундамент армируют вертикальными стержнями, соединенными хомутами. Для свай также применяют пространственный каркас. В этих случаях армирование помогает воспринимать как вертикальные, так и горизонтальные нагрузки, особенно при возможных подвижках грунта.
Материалы для армирования фундамента
Правильный выбор арматуры - основа качественного армирования. Чаще всего используют стальную арматуру периодического профиля класса А400 или А500. Такая арматура имеет рифленую поверхность, обеспечивающую надежное сцепление с бетоном.
Для продольного армирования ленточного фундамента обычно используют стержни диаметром 10-16 мм, для поперечного и вертикального - 6-10 мм. Точный диаметр зависит от нагрузок, типа грунта и проекта. При самостоятельном строительстве без расчета лучше использовать арматуру с небольшим запасом прочности.
Помимо стальной арматуры иногда применяют композитную (стеклопластиковую или базальтопластиковую). Она легче, не подвержена коррозии и удобнее в работе. Однако она обладает меньшей жесткостью и другим коэффициентом теплового расширения, поэтому для ответственных конструкций лучше отдать предпочтение стали.
Для соединения стержней используют вязальную проволоку диаметром 1,2-1,4 мм. Сварку для арматуры периодического профиля применяют редко, поскольку она может ослабить металл в месте соединения. Вязка обеспечивает определенную подвижность каркаса, что важно при усадке бетона.
Необходимые инструменты и приспособления
Для армирования фундамента своими руками понадобятся следующие инструменты:
Болгарка или ножницы для резки арматуры, крючок для вязки или специальный пистолет, рулетка, уровень, угольник, молоток, плоскогубцы. Также понадобятся защитные перчатки, очки и удобная одежда. Для фиксации арматуры на нужной высоте используют пластиковые или бетонные подставки-фиксаторы. Они обеспечивают защитный слой бетона толщиной не менее 3-5 см снизу и по бокам.
Если объем работ большой, стоит приобрести или взять в аренду специальный крючок для вязки с подшипником. Он значительно ускоряет процесс и снижает нагрузку на руки.
Подготовка к армированию
Перед началом армирования необходимо подготовить основание. Для ленточного фундамента выкапывают траншею необходимой глубины и ширины, устраивают песчано-гравийную подушку и тщательно ее утрамбовывают. Затем устанавливают опалубку. Опалубка должна быть прочной, ровной и надежно зафиксированной, чтобы выдержать давление бетона.
На дно траншеи или опалубки укладывают гидроизоляцию, если это предусмотрено проектом. Затем устанавливают фиксаторы для нижнего пояса арматуры. Важно, чтобы арматура не касалась грунта или гидроизоляции напрямую.
Перед началом работ стоит сделать схематический чертеж каркаса с размерами и количеством стержней. Это поможет правильно рассчитать количество материалов и избежать ошибок во время монтажа.

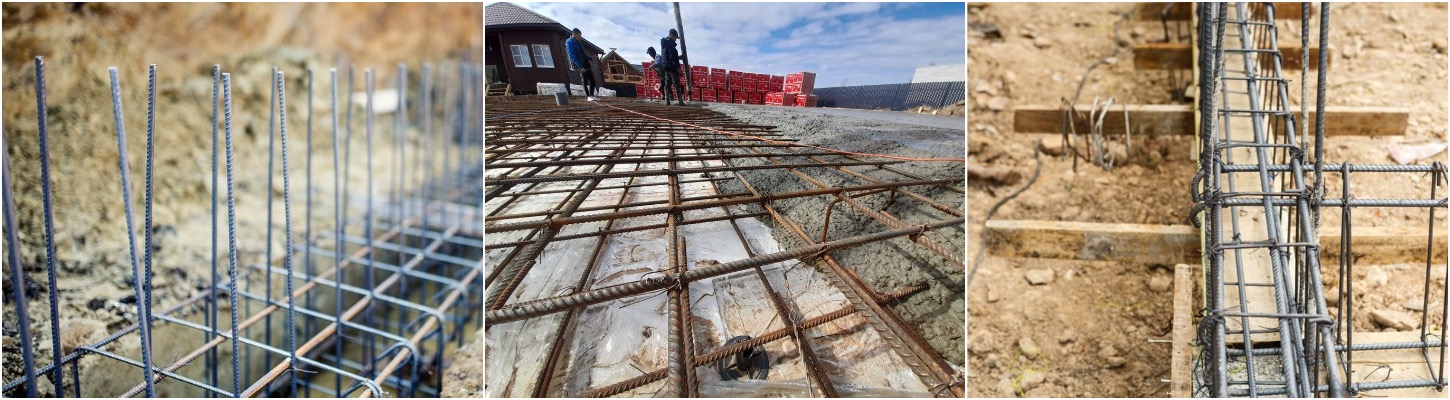

Технология армирования ленточного фундамента своими руками
Рассмотрим пошагово процесс армирования самого распространенного ленточного фундамента.
Сначала нарезают арматуру необходимой длины. Продольные стержни лучше брать максимально длинными, чтобы уменьшить количество стыков. Если длины недостаточно, стыковку выполняют с нахлестом не менее 40 диаметров арматуры. Место стыка дополнительно фиксируют вязальной проволокой в нескольких точках.
Нижний пояс собирают непосредственно в опалубке или рядом на ровной поверхности с последующим переносом. На фиксаторы укладывают продольные стержни, затем привязывают к ним поперечные. Расстояние между поперечными стержнями обычно составляет 30-40 см. В углах и местах примыкания стен арматуру загибают или используют специальные Г-образные и П-образные элементы для обеспечения непрерывности армирования.
После сборки нижнего пояса устанавливают вертикальные стержни или хомуты. Их высота должна обеспечивать необходимое расстояние между нижним и верхним поясами. Верхний пояс собирают аналогично нижнему. Все соединения тщательно перевязывают.
Особое внимание уделяют углам. В углах нельзя просто перекрещивать стержни. Необходимо обеспечить их нахлест и дополнительное усиление. Правильное армирование углов значительно повышает прочность всего фундамента.
После сборки каркаса проверяют его положение уровнем и рулеткой. Арматура должна стоять ровно, без перекосов. Защитный слой со всех сторон должен быть соблюден. Если все выполнено правильно, можно приступать к бетонированию.
Армирование плитного фундамента
Для плитного фундамента армирование выполняется проще. На подготовленное основание с гидроизоляцией укладывают фиксаторы, затем сетку из арматуры. Шаг сетки обычно составляет 15-25 см в обоих направлениях. Стержни соединяют вязальной проволокой в каждом пересечении или через одно.
Если предусмотрено два слоя армирования, между ними устанавливают специальные поддерживающие элементы или дополнительные стержни. Верхний слой также укладывают на фиксаторы. Края сетки не должны доходить до края опалубки на 3-5 см, чтобы обеспечить защитный слой.
В местах установки колонн или стен иногда выполняют дополнительное усиление в виде отдельных каркасов или сеток с меньшим шагом.
Основные правила и нормы армирования
При самостоятельном армировании важно соблюдать несколько ключевых правил. Минимальный защитный слой бетона для фундамента составляет 3-5 см снизу и по бокам, сверху - не менее 2-3 см. Расстояние между продольными стержнями в большинстве случаев не должно превышать 40 см. Диаметр рабочей арматуры для ленточного фундамента частного дома редко бывает менее 10 мм.
Стыки продольной арматуры нельзя располагать в одном сечении. Их размещают в шахматном порядке. В углах и местах пересечения стен армирование должно быть непрерывным и усиленным.
Не стоит экономить на количестве арматуры. Недостаточное армирование может привести к появлению трещин и деформаций. В то же время чрезмерное армирование без расчета также нежелательно, поскольку усложняет укладку бетона и может создавать слабые зоны.
Типичные ошибки при армировании фундамента своими руками
Одной из самых распространенных ошибок является отсутствие защитного слоя. Если арматура касается грунта или опалубки, она быстро начинает корродировать, что приводит к разрушению бетона.
Вторая распространенная ошибка - неправильное армирование углов. Многие просто перекрещивают стержни без нахлеста и дополнительных элементов. Это значительно ослабляет конструкцию в наиболее ответственных местах.
Часто экономят на диаметре арматуры или шаге поперечных стержней. В результате каркас получается недостаточно жестким, и во время бетонирования он может сместиться.
Еще одна ошибка - использование гладкой арматуры вместо арматуры периодического профиля. Гладкая арматура хуже сцепляется с бетоном и менее эффективна.
Некачественная вязка также может стать проблемой. Если соединения слабые, каркас может разойтись во время укладки бетона.
Практические советы по армированию
Перед началом работ стоит внимательно изучить проект или типовые схемы армирования для вашего типа фундамента. Если есть возможность, проконсультируйтесь с опытным строителем или конструктором.
Покупайте арматуру с небольшим запасом - около 10 процентов. Это позволит избежать остановки работ из-за нехватки материала. Работайте с напарником. Армирование фундамента - физически тяжелая работа, и вдвоем выполнять ее значительно удобнее и быстрее.
Во время бетонирования следите за тем, чтобы арматура не смещалась. Используйте вибратор для уплотнения бетона, но осторожно, чтобы не повредить каркас. После бетонирования обеспечьте правильный уход за бетоном - увлажнение и защиту от пересыхания и замерзания.
Расчет количества арматуры
Точный расчет арматуры выполняется по проекту. При самостоятельном строительстве можно ориентироваться на приблизительные нормы. Для ленточного фундамента на 1 кубический метр бетона обычно расходуется 80-150 кг арматуры в зависимости от диаметра и схемы армирования.
Для более точного расчета измеряют длину всех лент фундамента, определяют количество продольных стержней в каждом поясе, добавляют поперечные и вертикальные элементы, учитывают нахлесты и углы. Затем переводят общую длину в килограммы по таблицам веса арматуры.
| Диаметр арматуры, мм | Вес 1 метра, кг | Примерный расход на м3 бетона, кг |
| 10 | 0,617 | 80-100 |
| 12 | 0,888 | 100-130 |
| 14 | 1,21 | 120-150 |
Эта таблица поможет сориентироваться в количестве материала. Окончательный расчет лучше выполнять индивидуально для конкретного фундамента.
Заключение
Армирование фундамента своими руками - вполне выполнимая задача при наличии желания, времени и базовых знаний. Главное - соблюдать технологию, не экономить на материалах и внимательно относиться к ответственным узлам, особенно углам и стыкам. Качественно выполненное армирование обеспечит прочность и долговечность фундамента, а значит, и всего дома.
Помните, что фундамент - основа всего сооружения. Лучше потратить немного больше времени и усилий на этапе армирования, чем потом устранять последствия ошибок. Если вы сомневаетесь в своих силах или имеете дело со сложным грунтом либо большим домом, стоит обратиться к профессионалам хотя бы за консультацией или проверкой выполненной работы.
Следуя рекомендациям, изложенным в этой статье, вы сможете качественно выполнить армирование фундамента и быть уверенными в надежности своего будущего дома. Успехов в строительстве!
